Shuttle All-In-One P25N 11,6" Touch, Intel N100

Podrobný popis

Pasívny (bezvetrákový) a tichý
Pasívne chladenie heatpipe, hluk = 0dB
Bezvetrákový systém odolný voči prachu a teda prakticky bezúdržbový
24/7 nonstop prevádzka
Toto zariadenie je konštruované na nonstop prevádzku 24/7
Požiadavky:
- Garancia prístupu PC k čerstvému vzduchu
- Čisté vetracie otvory
- V prípade inštalácie pevného disku (HDD/SSD), musí taktiež spĺňať normu 24/7
garantovanú výrobcom
IP54
Predný panel má ochranu proti prachu a proti ošpliechaniu
vodou podľa normy IP54

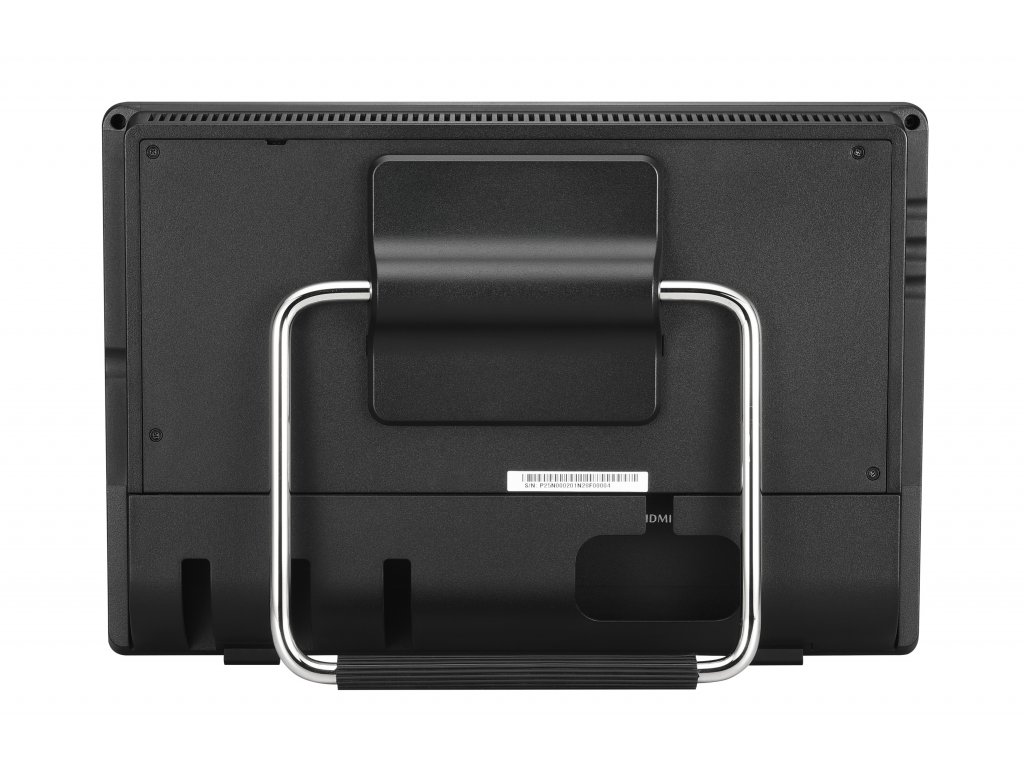

Šasi
Rozmery: 29.9 x 20.7 x 5.9 cm (Š x V x H)
75x75mm VESA kompatibilné
Konektor pre Kensington lock
Váha: 1.95 kg net, 3.14 kg brut
Operačný systém
Kompatibilita:
- Windows 10 - 64-bit
- Windows 11 - 64-bit
- Linux - 64-bit
Dotykový panel
Funkcie dotykového panela podporujú fingertip príkazy
Kapacitný dotykový panel s 10 bodovým Multi-Touch
Podporuje dotyk v rukaviciach (PVC, bavlna, ľan)
Dotyk perom nie je podporovaný
29.5 cm display (11.6")
29.5 cm / 11.6" LCD TN display
Pomer strán: 16:9 widescreen
Rozlíšenie: 1366 x 768 = 1.05 Megapixel
Podsvietenie: LED, Luminance: 250 cd/sqm (typ.)
Hrúbka skla: 3 mm
Procesor
Model: Intel N100
System-on-a-chip architecture (SoC): no chipset required
FCBGA1264 package - directly soldered onto the mainboard
Code name: Alder Lake-N (12th Generation Intel Core)
Počet jadier / Vlákna: 4 / 4
Max. frekvencia: 3.4 GHz
Smart Cache: 6MB
TDP výkon: 6 W maximum
Maximálna prevádzková teplota: 105 °C
Integrovaná grafická karta
Intel UHD Graphics
GPU clock frequency: max 750 MHz
Execution Units (EUs): 24
Supports DirectX 12.1
Podpora až troch simultanne aktívnych LCD
Dva video výstupy podporujú pripojenie ďalších dvoch LCD:
1) HDMI 2.0b podporuje max. 3840 x 2160 @ 60 Hz
2) VGA / D-Sub analog video podporuje 1920 x 1080 @ 60 Hz
Špeciálne podmienky pre prácu v móde Multi-Monitoring:
1) Clone mode: všetky LCD zobrazujú rovnaký obsah v rozlišení 1366x768
2) Extended mode: všetky LCD robrazujú iný obsah a pracujú v móde rozšírenej plochy
BIOS
AMI BIOS in 32 MByte EEPROM with SPI interface
Supports Power fail resume / always on
Supports Wake-on-LAN (WOL) from S3, S4, S5 ACPI states
Supports hardware monitoring and Watchdog functionality
Supports Firmware TPM v2.0 functionality
RAM pamäte
1x SO-DIMM slot / 262 pinov
DDR5-4800 (PC5-38400) SDRAM at 1.1 V
Maximum 1x 16 GB
Hard disk drive / SSD
1 x SATA HDD/SSD disk 2.5" formát
SATA 3.0 rozhranie podporuje rýchlosť prenosu 600MB/s (6 Gbit/s)
Maximálna výška HDD/SSD pre 2.5" - 9.5mm
SATA kábel integrovaný na MB
M.2-2280 Slot
M.2 2280 BM slot poskytuje nasledujúce rozhrania:
- PCI-Express Gen. 3.0 X2
- SATA v3.0 (max. 6 Gbps)
Podporuje M.2 karty so šírkou do 22 mm a dĺžkou 80 mm (type 2280).
Podpora M.2 SATA SSDs (s kľúčom B+M ) a M.2 PCIe SSDs (s kľúčom M)
Webkamera
Integrovaná Full HD webkamera (1920 x 1080 pixels)
Mikrofón a reproduktor
Predný panel s integrovaným mikrofónom "Electret Condenser Microphone"
Reproduktor o výkone 2W
Integrovaná zvuková karta
Realtek ALC888S (HD-Audio)
2 x analógové audio konektory (3.5 mm jack) na ľavej strane:
1) Line-out (slúchadlá / reproduktory)
2) Microphone input
Digital Audio je podporované cez HDMI.
LAN Ethernet
Intel i226LM Ethernet Controller
Podpora 10 / 100 / 1.000 / 2.500 MBit/s
WAKE ON LAN (WOL) z S3, S4, S5 režimov
Podpora Preboot eXecution Environment (PXE)
WLAN / Wireless / Bluetooth
Wifi chip: Realtek RTL8821CE
IEEE 802.11b/g/n/ac pre 2.4/5.0 GHz band 1T1R
Podpora pásma 20/40/80 MHz
WPA/WPA2, WEP
Bluetooth 4.2 na pásme 2,4GHz
Voliteľné externé antény
Šasi obsahuje dva otvory v priemere 6.5 mm
pre uchytenie dvoch externých voliteľných antén (RP-)SMA konektor
pre prístup do bezdrôtových sietí WLAN
Predné LED
Power LED (modrá)
Hard disk LED (oranžová)

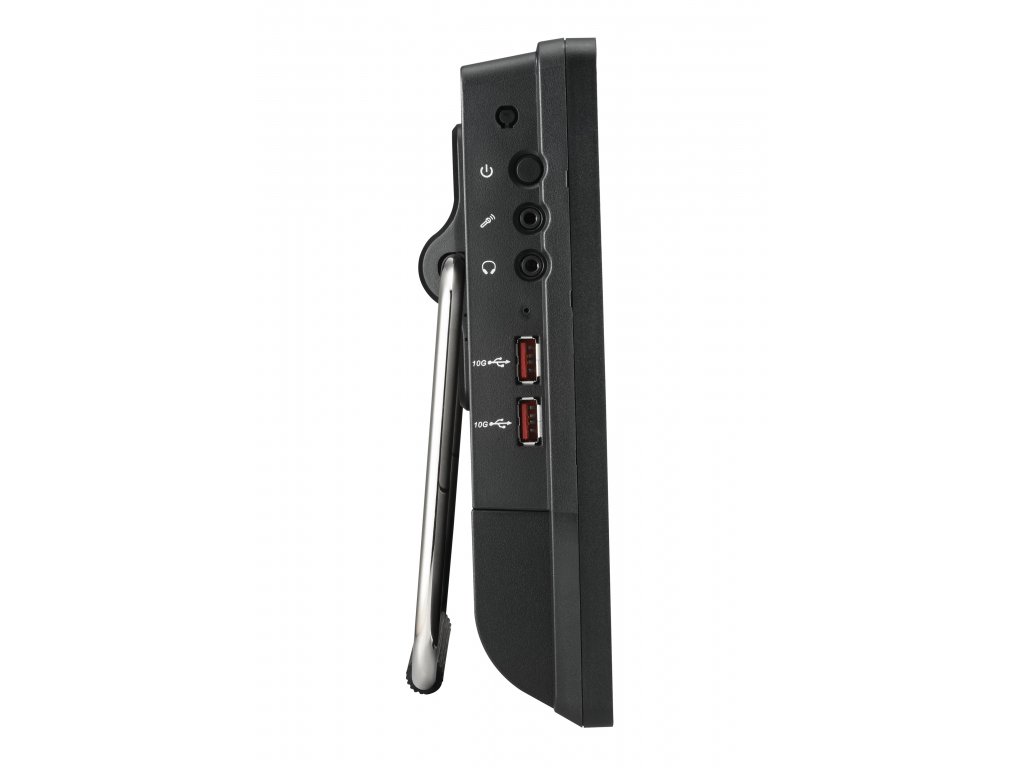

Konektory na ľavej strane
Power button
2x USB 3.2 Gen 2 (type A)
Audio 3.5 mm jack - slúchadlá/reproduktory
Mikrofón 3.5 mm jack
Otvor pre Clear CMOS button

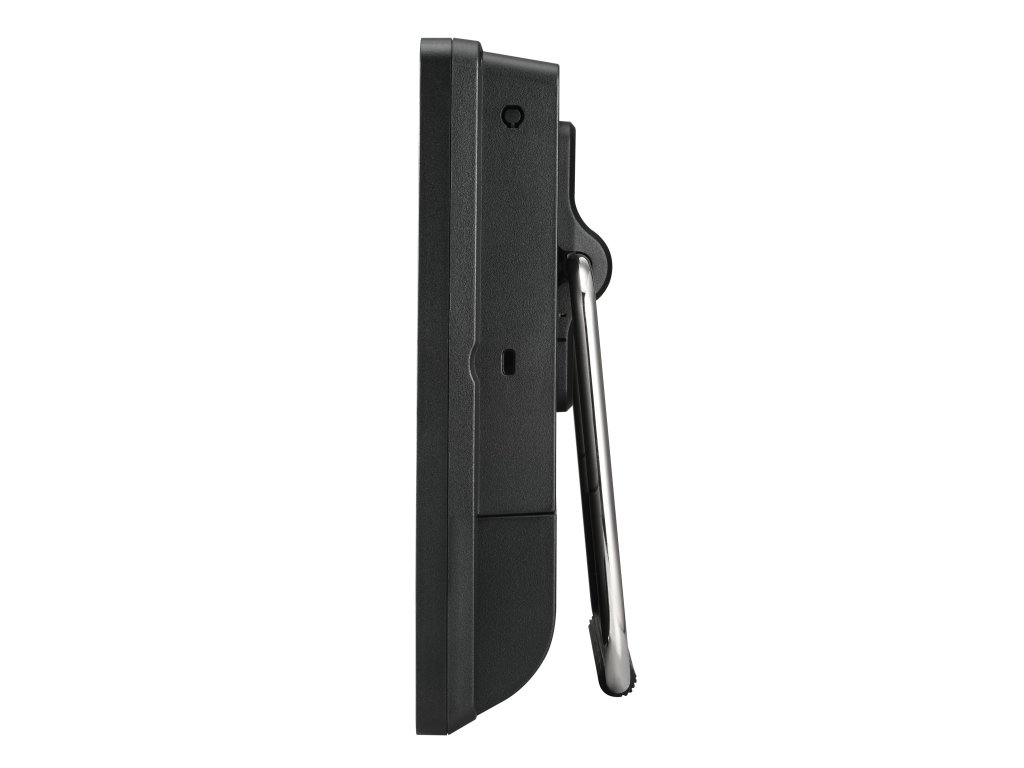

Konektory na pravej strane
Otvor pre Kensington lock
Konektory na spodnej strane
HDMI 2.0b
VGA konektor (D-Sub 15 pol., analog video)
4x USB 3.2 Gen 2 (type A)
2x 2.5Gbit Network (LAN, RJ45)
2x COM port (RS232)
DC input for external power adapter (5.5 / 2.5 mm)
Jumper
Jumper JP1 for power-on-after-power-fail (hardware solution) [1]
Napájací adaptér
Externý 65 W napájací adaptér
Vstup: 100~240 V AC, 50/60 Hz, max. 1.6 A
Výstup: 19 V DC, max. 3.42 A, max. 65 W
DC Input konektor
DC vstupný konektor: 5.5 / 2.5 mm (vonkajší/vnútorný priemer)
DC-vstup podporuje externý adaptér s napätím 12V±5% tak aj 19V±5%.
Obsah balenia:
Užívateľská príručka
Ovládače na DVD Windows 10/11
Externý napájací adaptér (65W / 19V)
Napájací kábel pre adaptér 220V
Voliteľné príslušenstvo:
WLAN kit WLN-M1 + 2x externá anténa
Operačné podmienky
Teplota prostredia: 0~40 °C
Relatívna vlhkosť: 10~90 %

Certification and Compliance
EMI: CE, UKCA, FCC, BSMI, RCM, VCCI
Safety: CB (IEC 60950/62368), cTUVus (UL 62368-1:2014), BSMI
Other compliances: RoHS, ErP Lot3, Energy Star v8.0

Conformity
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2014/30/EU relating to electromagnetic compatibility (EMC),
(2) 2014/35/EU relating to Electrical Equipment designed for use within certain voltage limits (LVD),
(3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)
(4) 2014/53/EU Radio Equipment Directive (RED)

[1] Power-on-after-power-fail
BIOS poskytuje "Power-on-after-power-fail" funkciu ktorá sa nachádza v sekcií "Power Management Configuration". Ako názov napovedá, táto funkcia určuje správanie PC po zlyhaní napájania: (1) vždy zapnuté, (2) obnoviť pôvodný stav alebo (3) udržať PC vypnutý. Vzhľadom k povahe tejto funkcie, môže zlyhať pri veľmi krátkom výpadku elektrickej energie. Práve preto Shuttle prichádza zároveň s harvérovým riešením. Odobratím Jumper JP1 (na základnej doske blízko tlačidla zapínania) systém opäť nabehne bezpodmienečne po obnovení elektrickej energie.
