Shuttle Slim PC DH670 - konfigurovateľný

Podrobný popis

• Šasi
  Čierne kovové šasi
  Rozmery: 190 x 165 x 43 cm (DŠV bez nožičiek) = 1.35 litra
  Váha: 1.3 kg net / 2.1 kg brut
  Dva otvory pre Kensingston zámok
  Niekoľko otvorov M3 po oboch stranách
• Napájanie
  Externý 120W napájací adaptér
  Vstupné napätie : 100-240V AC, 50/60Hz
  Výstupné napätie : 19V DC, 6.32A, max. 120W
  Konektor : 5.5/2.5 mm (vonkajší/vnútorný priemer)
• Operačný systém
  Kompatibilita:
  - Windows 10 - 64-bit
  - Windows 11 - 64-bit
  - Linux - 64-bit
• Podpora procesoru (CPU)
  Socket LGA 1700
  Podporuje Intel Core i9 / i7 / i5 / i3, Pentium Gold a Celeron
  Podporuje 12th generation Intel Core, code name "Alder Lake-S"
  Podporuje iba procesory s integrovanou grafickou kartou [10]
  Maximálna podpora procesorov o výkone (TDP) = 65 W,max.
  Nepodporuje odomykanie Intel K-Series procesorov.
  Procesor obsahuje PCI-Express, memory controller a grafický engine
  V prípade že používate vlastný procesor, pre overenie kompatibility doporučujeme navštíviť stránku global.shuttle.com
• Chladenie CPU
  Chladenie je zabezpečené technológiou heat-pipe s dvoma 60mm vetrákmi na hornej strane šasi.
• Základná doska
  Mainboard in a Shuttle form factor proprietary design for the XPC DH670
  Chipset/Southbridge: Intel® H670
  Pasívne chladenie chipsetu s heatsink
  Northbridge je integrovaný na procesore.
  Pevné kondenzátory pre citlivé oblasti poskytujú vynikajúcu tepelnú odolnosť pre zvýšenú životnosť systému
• BIOS
  AMI BIOS, SPI Interface, 16 MB Flash-EEPROM
  Supports Hardware Monitoring and Watchdog functionality
  Supports Firmware-TPM (fTPM) v2.0 [9]
  Supports boot up from external USB flash memory
  Supports Unified Extensible Firmware Interface (UEFI)
  Supports power on after power failure [7]
• RAM pamäte
  2x SO-DIMM slot / 260 pin
  Podporuje DDR4-3200/2933/2666/2400/2133 (PC4-25600/23466/21300/19200/17000) SDRAM pri 1.2 V
  Podporuje Dual Channel mode
  Podporuje maximum 32 GB na 1 DIMM slot
  Maximum RAM spolu: 64 GB
  Podporuje 2x unbuffered DIMM moduly (nie ECC alebo registered)
• Integrovaná grafická karta
  Špecifikácia grafickej karty záleží od použitého procesoru CPU. [10]
  Štyri video výstupy podporujú rozlíšenia 1080p/60 a 2160p/60:
  - 2x HDMI v2.0b
  - 2x DisplayPort v1.4
  Podporuje 4K Ultra HD rozlíšenie 3840 x 2160
  DisplayPort a HDMI podporujú multi-channel digital audio cez 1 kábel.
  Možnosť voliteľného doplnenia výstupu VGA/DSUB [4]
  Podporuje pripojenie štyroch nezávislých LCD pokiaľ to dovoľuje inštalovaný procesor
• 2.5" SATA
  1x 6.35cm / 2.5" konzola podporuje pripojenie jedného 2.5 HDD alebo SSD cez SATA konektor.
  Maximálna výška HDD/SSD : 12.5mm
• SATA konektory
  1x SATA III, 6Gb/s (600MB/s)
  Kábel je integrovaný spolu s napájacím konektorom
• M.2-2280M SSD slot
  M.2 2280M slot poskytuje nasledovné rozhrania:
  - PCI-Express Gen. 3.0 X4, podpora NVMe
  - SATA v3.0 (max. 6 Gbps)
  Podporuje M.2 karty so šírkou 22 mm a dĺžkou 42, 60 or 80 mm
  (type 2242, 2260, 2280).
  Podporuje M.2 SSD so SATA alebo PCI-Express NVMe rozhraním
• M.2-2230E pre WLAN karty
  Rozhranie: PCI-Express Gen. 2.0 X1 a USB 2.0
  Podporuje M.2 karty so šírkou 22 mm a dĺžkou 30 mm (type 2230)
  Podporuje WLAN rozširujúcu kartu (voliteľné, označenie modelu: WLN-M alebo WLN-M1)
• Audio
  Audio Realtek® ALC 897/662/888S High-Definition Audio
  2x analog audio jack (3.5 mm) na prednom paneli::
  1. 2-kanálový line-out výstup (slúchadlá, reproduktory)
  2. vstup mikrofónu
  Digital multi-channel audio výstup: HDMI a DisplayPort
• Dual Gigabit LAN
  Dual network s dvoma portami RJ45
  2x Intel i210/i211 Gigabit Ethernet Controller
  Podporuje Teaming mode [5]
  Podporuje WAKE ON LAN (WOL)
  Podporuje network boot by Preboot eXecution Environment (PXE)
• Čítačka pamäťových kariet
  Integrovaná čítačka SD kariet
  Podporuje SD, SDHC a SDXC do verzie v3.01 memory flash cards
  UHS-I rozhranie podporuje prenosovú rýchlosť do 104MB/s

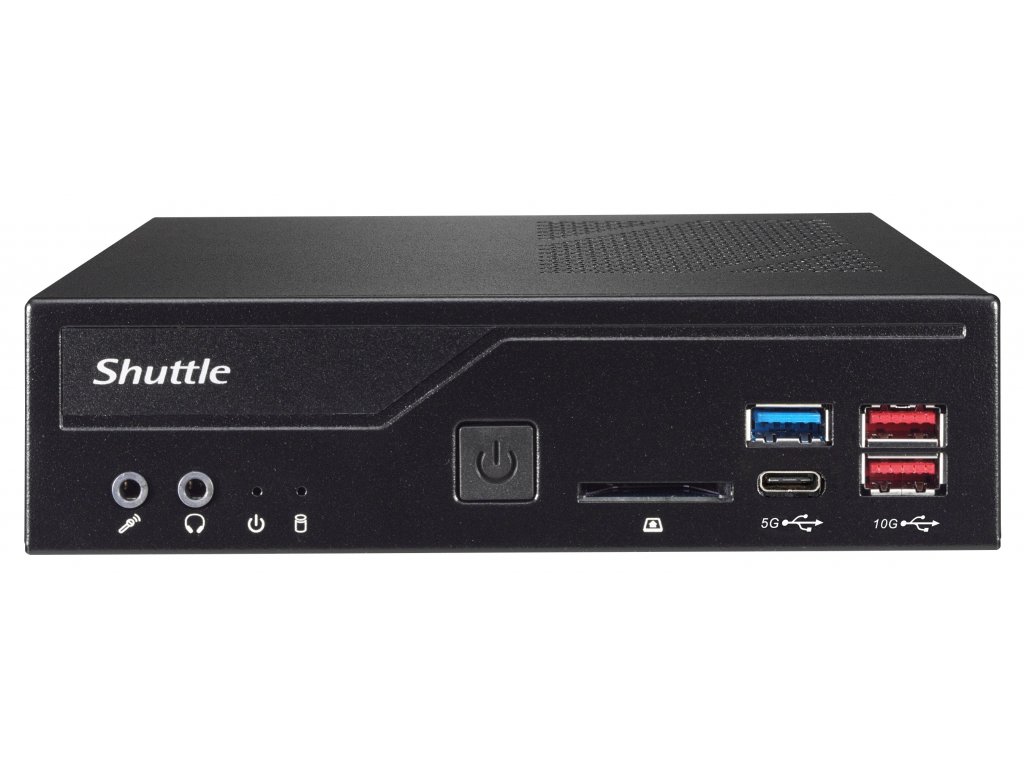

• Konektory a LED predného panelu
  2x USB 3.2 Gen 2 Type A (červený)
  1x USB 3.2 Gen 1 Type A (modrý)
  1x USB 3.2 Gen 1 Type C
  Vstup pre mikrofón
  Audio line-out (slúchadlá)
  Power button
  Power LED (modrý)
  HDD LED (žltý)
• Back Panel connectors
  2x HDMI 2.0b konektor [1]
  2x DisplayPort 1.4 konektor (DP) [2]
  Voliteľne: 1x D-Sub VGA konektor (príslušenstvo PVG01 [4])
  2x USB 3.2 Gen 2 Type A (červený)
  2x USB 3.2 Gen 1 Type A (modrý)
  2x RJ45 Gigabit LAN Port
  2x RS232 serial port, 9-pin D-Sub (5/12V, 1x RS422/RS485) [3]
  1x DC-vstupný konektor pre externý napájací adaptér (podpora 19V±5%)
  1x 4-pin konektor (2.54 mm) podporuje:
  - externý "power-button"
  - Clear CMOS funkciu
  - +5V DC napätie pre externé komponenty
  2x perforácia pre voliteľné WLAN/Wifi antény
  2x otvor pre Kensington Lock
• Konektory na základnej doske
  1x jumper pre "power-on-after-power-fail" funkciu (hardvérové riešenie) [7]
  1x analógový VGA grafický konektor CN6 (2x 10-pin, 1 mm) [4]
  2x sériové rozhranie (COM) obsadené konektormi na zadnom paneli
  1x USB 2.0 (4-pin) pre voliteľné príslušenstvo WWN03 (LTE kit)
  1x fan konektor (4-pin) obsadené aktívnym vetrákom
  1x konektor pre CMOS batériu (obsadené)
• Obsah balenia
  Rýchla užívateľská príručka (EN, DE, FR, ES, JP, KR, SC, TC)
  VESA držiak pre 75/100 mm štandard (dve kovové dielce)
  4x šrób M3 x 5 mm
  4x šrób M4 x 10 mm
  4x šrób M3 x 4 mm
  2x šrób M3 x 5 mm (strieborné pre M.2 karty)
  Driver DVD (Windows 64-bit)
  Serial ATA kábel pre 2.5" HDD/SSD vrátane napájania
  Externý 120 W adaptér vrátane 230V prívodného káblu
  Plastový kryt pre CPU socket
  Teplovodivá pasta
• Voliteľné príslušenstvo:
  - PVG01: voliteľný D-Sub VGA video výstup [4]
  - WLN-M (802.11ac, Wifi 5) alebo WLN-M1 (802.11ax, Wifi 6): WLAN/Wifi modul v M.2-2230 formáte pridáva WLAN/Wifi a Bluetooth s dvoma externými anténami.
  - WWN03: LTE adaptér s anténami, ale bez LTE karty (potrebné dokúpiť)
  - PS02: stojan pre vertikálne použitie
  - CXP01: kábel pre externý "power button"
  - PRM01: 2U predný panel do racku pre 2x Shuttle slim PC
  - DIR01: DIN-Rail montážny kit
• Operačné podmienky
  Teplota prostredia: 0~50 °C [6]
  Relatívna vlhkosť: 10~90 %
• Certifications / Compliance:
  EMI: FCC, CE, BSMI, RCM, VCCI
  Safety: ETL, CB, BSMI
  Other: RoHS, Energy Star, ErP
• Conformity
  This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
  (1) 2004/108/EC relating to electromagnetic compatibility (EMC),
  (2) 2006/95/EC relating to Electrical Equipment designed for use within certain voltage limits (LVD),
  (3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)

Poznámky:

[1] HDMI výstup podporuje DVI-D s voliteľným adaptérom
[2] Konverzia DisplayPort do HDMI/DVI
DiplayPort môže byť konvertovaný do HDMI alebo DVI pomocou vhodnej redukcie alebo káblu. Napr.:
DELOCK 82590: 1 m, DisplayPort (male, 20p) to HDMI-A (male, 19p)
DELOCK 82435: 5 m, DisplayPort (male, 20p) to DVI-D (male, 24p)
Integrovaná grafická karta automaticky detekuje pripojený displej a nastaví na výstupe vhodný signál.
Avšak LCD monitor s DisplayPortom nemôže byť pripojený do HDMI konektoru PC pomocou pasívneho adaptéru alebo káblu.
[3] Sériové porty (COM)
PC obsahuje dva sériové porty RS232 COM 9-pin D-Sub na zadnom paneli. Ľavý COM port (COM1) je možné v BIOSe nastaviť na RS422 alebo RS485.
Pin 9 COM portu je multifunkčný. Na základe konfigurácie Jumper JP1 na základnej doske môže byť nakonfigurovaný ako Ring Indicator (RI) alebo externý napájací zdroj s úrovňou napätia buď 5 V alebo 12 V. Každý COM port je možné nakonfigurovať samostatne. Maximálny prúd na každom porte je 500 mA (0,5A).
[4] Voliteľný D-Sub/VGA konektor
Základná doska obsahuje jeden analógový grafický konektor CN6. Tento signál môže byť vyvedený ako 15-pinový D-Sub VGA konektor na zadnom paneli pomocou voliteľného adaptéra PVG01. To však znamená, že na zadnom paneli možno použiť o jeden sériový port (COM) menej. Integrovaná grafika podporuje maximálne štyri displeje súčasne.
[5] Teaming Mode
Funkcia teaming vám umožňuje zoskupiť oba dostupné sieťové LAN adaptéry tak, aby fungovali ako jeden adaptér. Výhodou tohto prístupu je, že umožňuje vyrovnávanie záťaže a núdzové prepnutie v prípade výpadku jedného LAN adaptéru.
[6] Operačné teploty
Pre vysoké okolité teploty nad 40 °C dôrazne odporúčame použiť SSD (s podporou minimálne 70 °C) a odolné pamäťové moduly SO-DIMM s teplotným rozsahom do 95 °C.
[7] Power on after power fail
BIOS poskytuje "Power-on-after-power-fail" funkciu ktorá sa nachádza v sekcií "Power Management Configuration". Ako názov napovedá, táto funkcia určuje správanie PC po zlyhaní napájania: (1) vždy zapnuté, (2) obnoviť pôvodný stav alebo (3) udržať PC vypnutý. Vzhľadom k povahe tejto funkcie, môže zlyhať pri veľmi krátkom výpadku elektrickej energie. Práve preto Shuttle DH6XX prichádza zároveň s harvérovým riešením. Odobratím Jumper JP2 (na základnej doske za power button) systém opäť nabehne bezpodmienečne po obnovení elektrickej energie.
[8] Voliteľné príslušenstvo WWN03 (LTE kit)
LTE karta WWN03 obsahuje samotný LTE adaptér, dve antény a 20cm anténny kábel. Adaptér obsadzuje 2,5" slot a teda pri inštalácií WWN03, nie je možné osadiť 2,5" HDD/SSD. 3G/LTE karta musí mať M.2-3042 Key B formát s MHF IV (I-PEX4) konektorom pre anténu. Podporuje Nano-SIM kartu (Mini a Micro formát nie je podporovaný). 3G/LTE karta a SIM karta nie sú v balení WWN03 prítomné.
[9] TPM Funkcia
Tento model podporuje funkciu Firmware-TPM (fTPM) v2.0. Popri tom obsahuje prípravu pre hardware TPM chip, ktorý môže byť do PC vložený v prípade záujmu užívateľa.
[10] Intel procesory bez integrovanej grafickej karty (procesory s modelovým označením končiacim na "F", napr. Core i7-12700F) nie sú kompatibilné.
