Shuttle Slim PC DS50U7, Intel Core i7-1355U

Podrobný popis

Tichý - bez hluku vetrákov
Passívne chladenie, žiaden hluk z vetrákov
Dokonalé na použitie v prostredí citlivom na hluk
Bezvetrákový, bezprašný systém, prakticky bezúdržbový
24/7 Nonstop
Zariadenie je navrhnuté na nonstop 24/7 prevádzku
Požiadavky:
- Musí byť zabezpečený volný prístup čerstvého vzduchu
- Vetracie otvory musia ostať čisté.
- Ak je prítomný pevný disk (HDD/SSD), musí byť taktiež vhodný na prevádzku 24/7

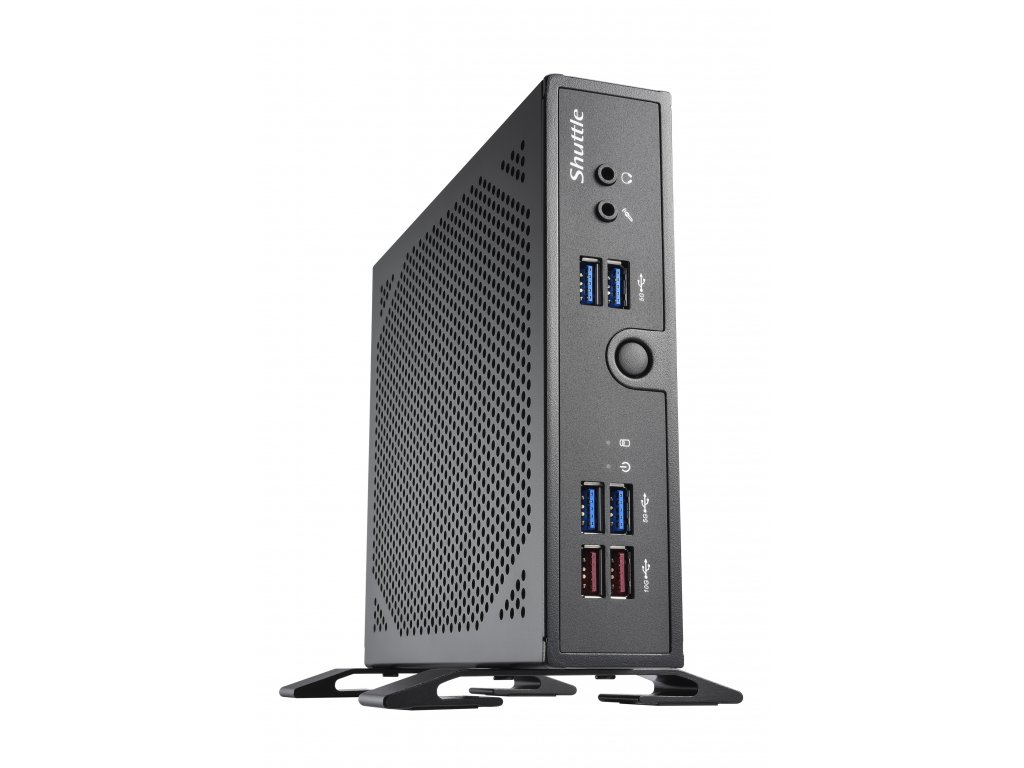

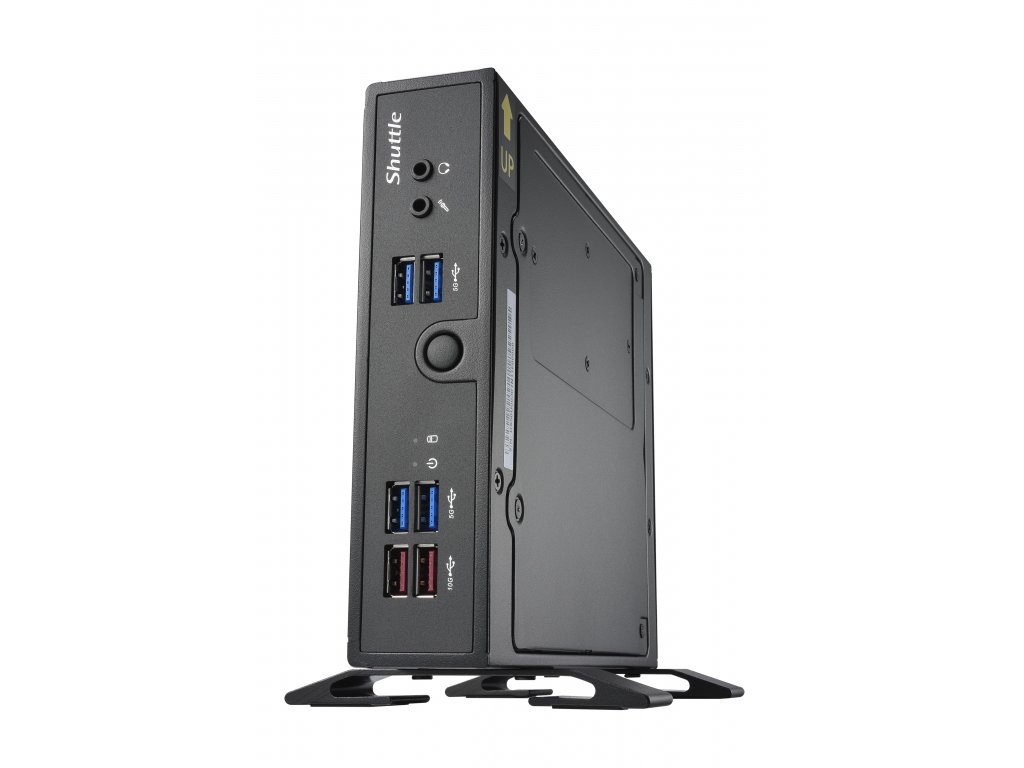

Šasi
Slim-PC (Nettop) z ocele
Pasívne chladenie - bez vetrákov
Rozmery: 200 x 165 x 39.5 mm (LWH) = 1.30-litra
Váha: 1.6 kg net a 2.3 kg brutto
Dva otvory pre Kensington Lock + M3 otvory
Operačné pozície
1) Vertikálne s namontovanými stojanovými nohami (v balení). DisplayPort smerom nahor.
2) VESA-uchytenie (v balení) za VESA kompatibilným monitorom
Operačný systém
Kompatibilita:
- Windows 10 - 64-bit
- Windows 11 - 64-bit
- Linux - 64-bit
Procesor CPU
Model: Intel Core i7-1355U
System-on-a-chip architecture (SoC): no chipset required
BGA1700 package - directly soldered onto the mainboard
Code name: Raptor Lake-U (13th Generation Intel Core)
Performance-cores (P-Cores): 2 jadrá (4 vlákna), Basic/Turbo clock: 1.7-5.0 GHz
Efficient-cores (E-Cores): 8 jadier (8 vlákien), Basic/Turbo clock: 1.2-3.7 GHz
Smart Cache (L3): 12 MB
TDP výkon: 15 W maximum
Výrobný proces: 10 nm
Maximálna prevádzková teplota: 100 °C
Integrovaná grafická karta
Intel® UHD Graphics
GPU clock max. frequency: 1300 MHz
Execution Units (EUs): 96
Podpora až troch simultanne aktívnych LCD
1) DisplayPort 1.4 = Ultra HD @ 60 Hz
2) HDMI 2.0b = Ultra HD @ 60 Hz
3) D-Sub/VGA
BIOS
Proprietary Mainboard for the Shuttle DS50U series
Supports resume after power failure [2]
Supports Wake on LAN (WOL)
Supports Power on by RTC Alarm
Supports boot from M.2 SSD cards und USB devices
AMI BIOS in 32 MByte EEPROM with SPI interface
Supports hardware monitoring and Watchdog function
Supports Unified Extensible Firmware Interface (UEFI)
Supports Firmware-TPM (fTPM) Version 2.0
Napájací adaptér
Externý 90 W AC/DC napájací adaptér (bezvetrákový)
AC Input: 100 ~ 240 V AC, 50 ~ 60 Hz
DC Output: 19 V / 4.74 A
Dĺžka káblu : 170cm
DC vstupný konektor
DC konektor: 5.5/2.5mm (vonkajší/vnútorný priemer)
Podporuje vstupné napätie ako 12V±5% tak aj 19V±5%
RAM Pamäte
2x SO-DIMM slot / 262 pinov
DDR5-5200 (PC5-41600) SDRAM at 1.1 V
Dual Channel mode
Maximum 32 GB na 1 DIMM slot,  maximum 64 GB
Podpora 2x unbuffered DIMM modules (no ECC or registered)
SATA HDD / SSD
1 x SATA HDD/SSD disk 2.5" formát
SATA 3.0 rozhranie podporuje rýchlosť prenosu 600MB/s (6 Gbit/s)
Maximálna výška HDD/SSD pre 2.5" - 9.5cm
Podporuje UEFI
SATA kábel súčasťou zariadenia
2x M.2 Slot pre SSD
2 x M.2 2280 BM sloty poskytujú nasledujúce rozhrania:
Jeden :  PCI-Express Gen. 2.0 X4
Druhý :  SATA v3.0 (max. 6 Gbps)
Podporuje M.2 karty so šírkou 22 mm a dĺžkou 80mm
Druhý M.2 slot môže byť použitý na rozšírenie o LTE pomocou WWN04 kitu
Možné kombinácie M.2 : NVME+SATA, NVME + WWN04, SATA + WWN04
Príprava na Wireless Network (WLAN/Wifi)
Wifi karta nie je integrovaná - je potrebné ju dokúpiť modul WLN-M1
Príprava pre inštaláciu Wifi M.2-2230 WLAN karty
Integrovaná zvuková karta
Realtek ALC888S HD Audio
2 x analógové audio konektory (3.5 mm jack) na spodnej strane:
1) Line-out (slúchadlá / reproduktory)
2) Microphone input
Digital Audio je podporované cez HDMI a DisplayPort
Dual Gigabit LAN
Dual network with two RJ45 ports
1) Intel i219 Ethernet Controller supports 1.000 / 100 / 10 Mbps operation
2) Intel i226 Ethernet Controller supports 2.500 / 1.000 / 100 Mbps operation
Supports WAKE ON LAN (WOL)
Supports network boot by Preboot eXecution Environment (PXE)
Príprava pre Wireless Network (WLAN)
Zariadenie obsahuje predprípravu pre WLAN M.2 kartu a dvoch antén formou pripravenej vnútornej kabeláže

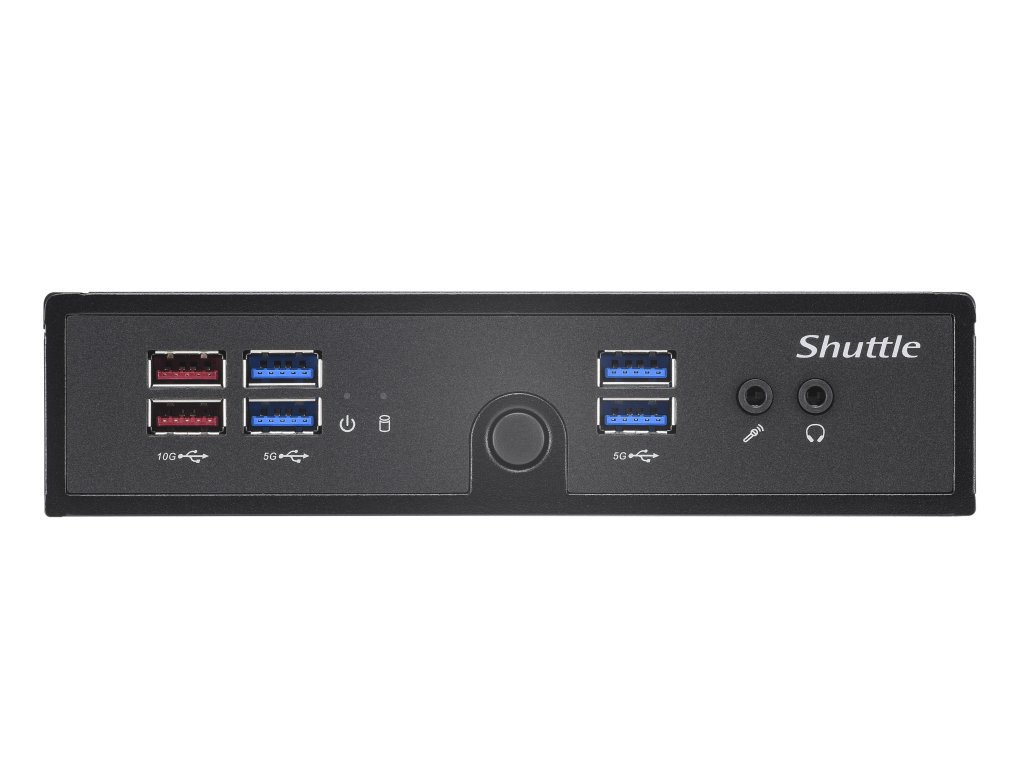

Konektory a LED predného panelu
4x USB 3.2 Gen 1 Type A (modrý)
2x USB 3.2  Gen 2 Type A (červený)
Vstup pre mikrofón
Audio line-out (slúchadlá)
Power button
Power LED (modrý)
HDD LED (žltý)

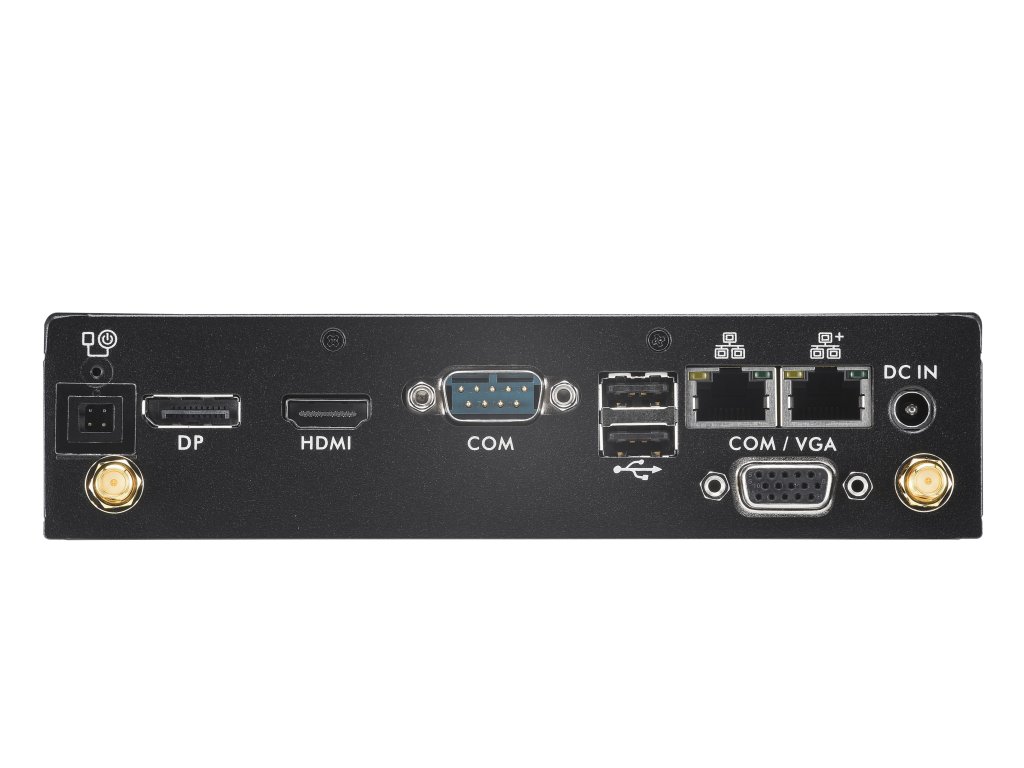

Konektory zadného panelu
HDMI 2.0b
DisplayPort 1.4 [3]
D-Sub/ VGA
2x USB 2.0 (čierna)
2x network port (LAN, RJ45)
RS232 sériový COM port ( možnosť prepnúť 5V / 12 V výstup),
port je možné nastaviť ako RS422 / RS485 [1]
DC input pre externý napájací adaptér
4-pinový konektor (2.54 mm pitch) podporujúci
- external power on button
- Clear CMOS
- +5V DC napájanie pre externé komponenty [4]
Always-On Jumper
Odstránením Jumper JP1 (referencia na užívateľskú príručku),
PC sa chová ako vždy zapnutý pokiaľ je prívod elektrickej energie. [2]
Obsah balenia
Multi-jazyková užívateľská príručka
Dva kovové stojany + 4x šrób M3 x 7 mm
VESA držiak pre 75/100mm standard (dva kovové dielce)
4x šróby M3 x 7 mm pre montáž VESA držiaku na PC Shuttle
4x šróby M4 x 10 mm pre montáž VESA držiaku na LCD
2x šróby M3 x 5 mm pre montáž 2.5" HDD/SSD
2x šróby M3 x 5mm (M2 karty)
4x tepelná chladiaca podložka pre chladenie:
- 2x M.2 SSD, 2x RAM
DVD s ovládačmi (pre Windows 64-bit)
Externý zdroj napätia 90W
Voliteľné príslušenstvo:
- PCP11: adapter cable for the second COM port (replaces the VGA port)
- CXP01: adaptér pre "external power button"
- WLN-M1: WLAN/Wifi+Bluetooth modul (802.11ac + BT) M.2-2230 format s dvoma externými anténami
- WWN04: 4G/5G kit s  anténami : obsadzuje jeden M.2 slot
- PRM01: 2U predný panel do racku pre 2x Shuttle slim PC
- DIR01: DIN-Rail lišta
Operačné podmienky
Teplota prostredia: 0~40 °C [5]
Relatívna vlhkosť: 10~90 %
Conformity & Certifications
EMI: CE, FCC, BSMI, RCM, VCCI
Safety: CB, BSMI, cTUVus
Other: RoHS, Energy Star, ErP
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2014/30/EU relating to electromagnetic compatibility (EMC)
(2) 2014/35/EU relating to Electrical Equipment designed for use within certain voltage limits (LVD)
(3) 2009/125/EC relating to eco design requirements for energy-related products (ErP)

[1] Jumper pre konfiguráciu COM portu
Pin 9 COM portu je multifunkčný. Na základe konfigurácie Jumper JP2 na základnej doske môže byť nakonfigurovaný ako Ring Indicator (RI) alebo externý napájací zdroj s úrovňou napätia buď 5 V alebo 12 V. Každý COM port je možné nakonfigurovať samostatne. Prevádzkový režim COM 1 je možné v BIOSe nastaviť na RS232, RS422 alebo RS485.
Druhý port COM (COM 2) podporuje iba režim RS232 a v DS20U je k dispozícii iba ako integrovaný konektor na základnej doske. Na vyvedenie COM2 portu je potrebné nahradiť D-Sub konektor na zadnom paneli pomocou vhodného adaptéru (napr. voliteľné príslušenstvo PCP11). V tomto prípade nie je možné použiť port D-Sub VGA.

[2] Power-on-after-power-fail
BIOS poskytuje "Power-on-after-power-fail" funkciu ktorá sa nachádza v sekcií "Power Management Configuration". Ako názov napovedá, táto funkcia určuje správanie PC po zlyhaní napájania. Vzhľadom k povahe tejto funkcie, môže zlyhať pri veľmi krátkom výpadku elektrickej energie. Práve preto Shuttle XPC slim Barebone DS20U prichádza zároveň s harvérovým riešením. Odobratím Jumper J9 systém opäť nabehne bezpodmienečne po obnovení elektrickej energie.

[2] Voliteľné LTE
LTE karta WWN03 obsahuje samotný LTE adaptér, dve antény a 20cm anténny kábel. Adaptér obsadzuje 2,5" slot a teda pri inštalácií WWN03, nie je možné osadiť 2,5" HDD/SSD. 3G/LTE karta musí mať M.2-3042 Key B formát s MHF IV (I-PEX4) konektorom pre anténu. Podporuje Nano-SIM kartu (Mini a Micro formát nie je podporovaný). 3G/LTE karta a SIM karta nie sú v balení WWN03 prítomné.

[3] Konverzia DisplayPort do HDMI/DVI
DiplayPort môže byť konvertovaný do HDMI alebo DVI pomocou vhodnej redukcie alebo káblu. Napr.:
DELOCK 82590: 1 m, DisplayPort (male, 20p) to HDMI-A (male, 19p)
DELOCK 82435: 5 m, DisplayPort (male, 20p) to DVI-D (male, 24p)
Integrovaná grafická karta automaticky detekuje pripojený displej a nastaví na výstupe vhodný signál.
Avšak LCD monitor s DisplayPortom nemôže byť pripojený do HDMI konektoru PC pomocou pasívneho adaptéru alebo káblu.

[4] 4-pinový konektor na zadnom paneli
Tento konektor umožňuje pripojenie externého tlačidla napájania.
Poskytuje tiež 5 V jednosmerné napätie pre externé zariadenia a funkciu Clear CMOS.
Voliteľné príslušenstvo: adaptérový kábel CXP01.

[5] Upozornenie: Pri okolitých teplotách vyšších ako 35 °C výrobca dôrazne doporučuje nepoužívať HDD, ale len SSD.
