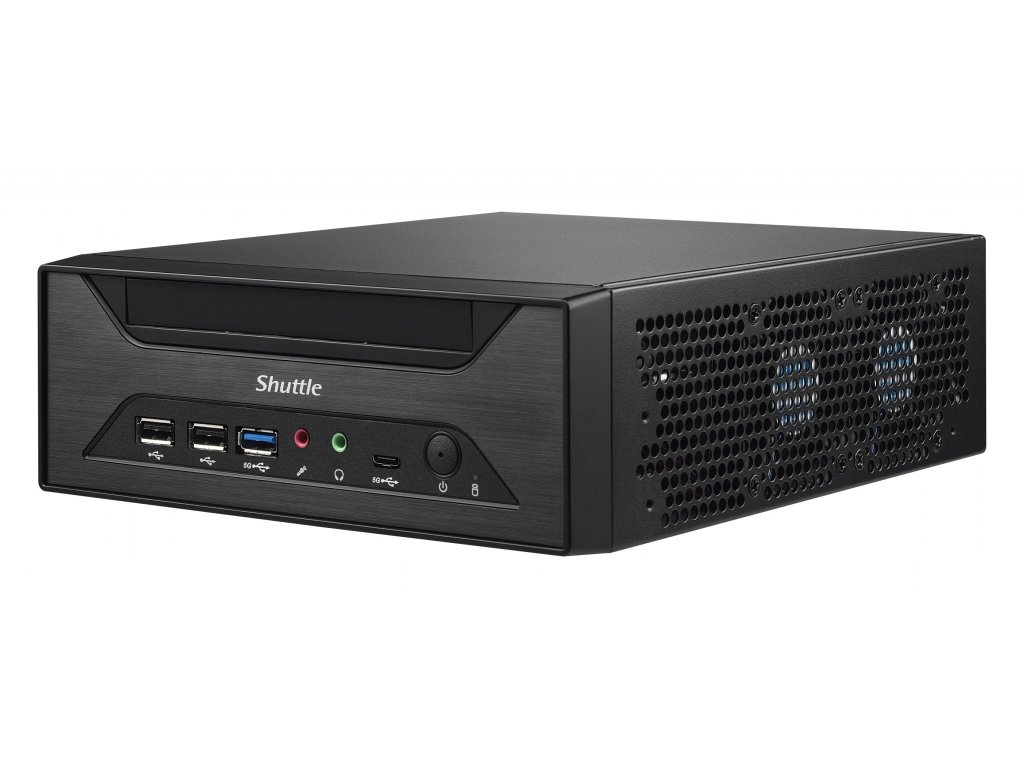

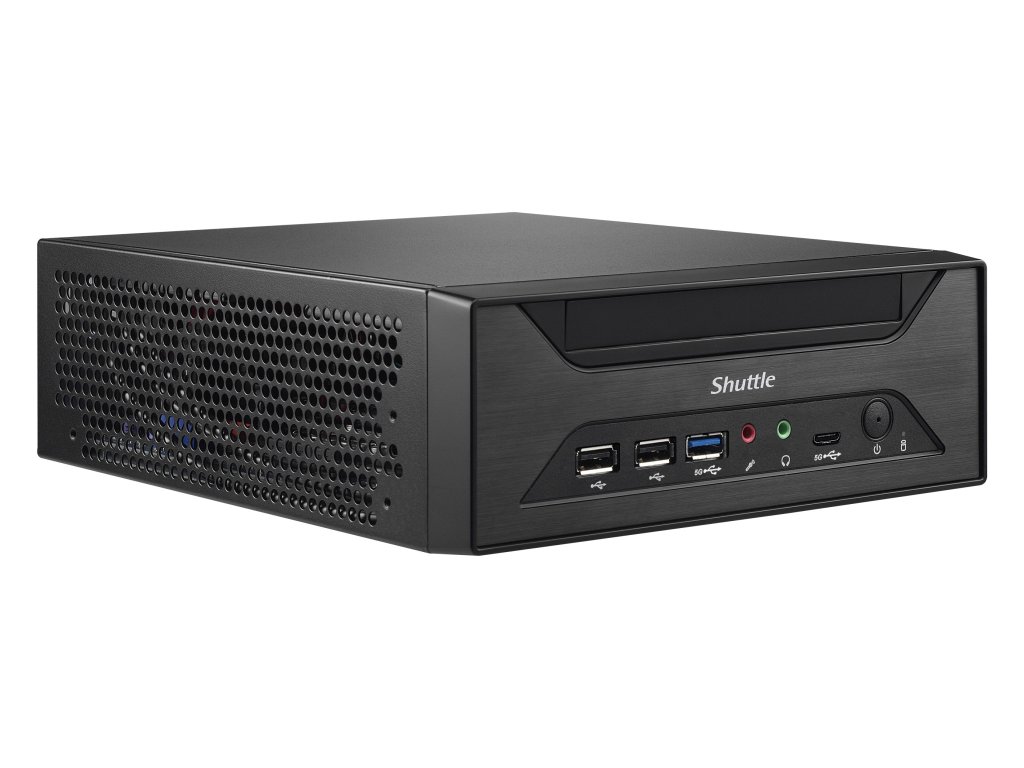

Shuttle Slim PC XH610 - konfigurovateľný

Podrobný popis

• Šasi
  Rozmery: 238 x 200 x 72.5 cm (DŠV bez nožičiek) = 3.5 litra
  Výška vrátane gumenných nožičiek 73.3mm
  Váha: 2.2 kg net / 3.5 kg brut
  Otvor pre Kensingston zámok
  Hole for Kensington Lock at the backpanel
  Horizontálna operačná pozícia alebo aj vertikálna s voliteľným stojanom PS01
• Napájanie
  Externý 120W napájací adaptér
  Vstupné napätie : 100-240V AC, 50/60Hz
  Výstupné napätie : 19V DC, 6.32A, max. 120W
  Konektor : 5.5/2.5 mm (vonkajší/vnútorný priemer)
• Operačný systém
  Kompatibilita:
  - Windows 10 - 64-bit
  - Windows 11 - 64-bit
  - Linux - 64-bit
• Podpora procesoru (CPU)
  Socket LGA 1700
  Podporuje Intel Core i9 / i7 / i5 / i3, Pentium Gold a Celeron
  Podporuje 12th a 12th generation Intel Core, code name "Alder Lake-S"
  Podporuje iba procesory s integrovanou grafickou kartou [5]
  Maximálna podpora procesorov o výkone (TDP) = 65 W,max.
  Nepodporuje odomykanie Intel K-Series procesorov.
  Procesor obsahuje PCI-Express, memory controller a grafický engine
  V prípade že používate vlastný procesor, pre overenie kompatibility doporučujeme navštíviť stránku global.shuttle.com
• Chladenie CPU
  Chladenie je zabezpečené technológiou heat-pipe s dvoma 60mm vetrákmi.
• Základná doska
  Mainboard in Mini-ITX form factor 17 x 17 cm
  Chipset: Intel® H610
  AMI BIOS in 32 MB EEPROM
  All capacitors are high quality solid capacitors
• BIOS
  Supports hardware monitoring and Watchdog functionality
  Supports Unified Extensible Firmware Interface (UEFI)
  Supports power on after power failure [1]
  Supports Firmware TPM v2.0 (fTPM)
• RAM pamäte
  2x SO-DIMM slot / 260 pin
  Podporuje DDR4-3200/2933/2666/2400/2133 (PC4-25600/23466/21300/19200/17000) SDRAM pri 1.2 V
  Podporuje Dual Channel mode
  Podporuje maximum 32 GB na 1 DIMM slot
  Maximum RAM spolu: 64 GB
  Podporuje 2x unbuffered DIMM moduly (nie ECC alebo registered)
• Integrovaná grafická karta
  Špecifikácia grafickej karty záleží od použitého procesoru CPU. [5]
  3 video výstupy podporujú rozlíšenia 1080p/60 a 2160p/60:
  - 1x HDMI v2.0b (supports 1080p/60 and 2160p/60)
  - 1x DisplayPort v1.4a (supports 1080p/60 and 2160p/60)
  - 1x Analog VGA (15-pin D-Sub, supports 1080p/60)
  Podporuje tri nezávislé displeje súčasne.
  Hardvérové dekódovanie/kódovanie videa: H.264, H. 265 (8- a 10-bitové, kódovanie cez QuickSync), VP9 (10-bitové VP9 je možné len dekódovať)
• 2.5" SATA/ 5.25 ODD
  Zaradenie obsahuje 3 úložiskové šachty:
  1) optická jednotka (ODD) pre 5.25" slimline formát s výškou 12.7 mm  - táto môže byť redukciou alternatívne využitá pre 2.5" úložisko
  2) vrchná 2.5" šachta podporuje jedno 2.5" úložisko s max. výškou 12.5mm
  3) spodná 2.5" šachta podporuje jedno 2.5" úložisko s max. vyškou 9.5mm
  Zariadenie v balení obsahuje nasledovné káble:
  - 2x napájací kábel pre 2.5" (5 Volt [6])
  - 1x SATA kábel pre 2.5" úložisko
  - 1x combo konektor (SATA a napájanie) pre 5.25" optickú jednotku (DVD alebo Blu-ray)
  Poznámka: Toto zariadenie je pripravené na inštaláciu jednej 2,5" jednotky (SSD alebo HDD) a jednej optickej jednotky v 5.25" slim formáte. Pre ďalšie 2,5" disky sú potrebné ďalšie SATA káble. Pre prípadný tretí 2,5" disk sú potrebné aj štyri skrutky M3x4.
  Voliteľné príslušenstvo PHD4 umožňuje inštaláciu 3,5" pevného disku [8].
• SATA konektory
  3x SATA III, 6Gb/s (600MB/s)
  Podporuje NCQ a AHCI
• M.2-2280M SSD slot
  M.2 2280M slot poskytuje nasledovné rozhrania:
  - PCI-Express Gen. 3.0 X4, podpora NVMe
  - SATA v3.0 (max. 6 Gbps)
  Podporuje M.2 karty so šírkou 22 mm a dĺžkou 42, 60 or 80 mm
  (type 2242, 2260, 2280).
  Podporuje M.2 SSD so SATA alebo PCI-Express NVMe rozhraním
• M.2-2230E pre WLAN karty
  Rozhranie: PCI-Express Gen. 2.0 X1 a USB 2.0
  Podporuje M.2 karty so šírkou 22 mm a dĺžkou 30 mm (type 2230)
  Podporuje WLAN rozširujúcu kartu (voliteľné, označenie modelu: WLN-M alebo WLN-M1) [4]
• Audio
  Audio Realtek® ALC 897/662/888 High-Definition Audio
  3x analog audio jack (3.5 mm) na zadnom paneli::
  1. 2-kanálový line-out výstup (slúchadlá, reproduktory)
  2. Rear sound výstup (kombinovaný so vstupom mikrofónu)
  3. Center line-out (kombinovaný s line-in)
  Digital multi-channel audio výstup: HDMI a DisplayPort
• Dual Gigabit LAN
  Dual network s dvoma portami RJ45
  1) Intel 225 Ethernet Controller 2.5Gbs/1Gbs/100Mbs
  2) Intel 219LM Ethernet Controller 1Gbs/100Mbs/10Mbs
  Podporuje WAKE ON LAN (WOL)
  Podporuje network boot by Preboot eXecution Environment (PXE)

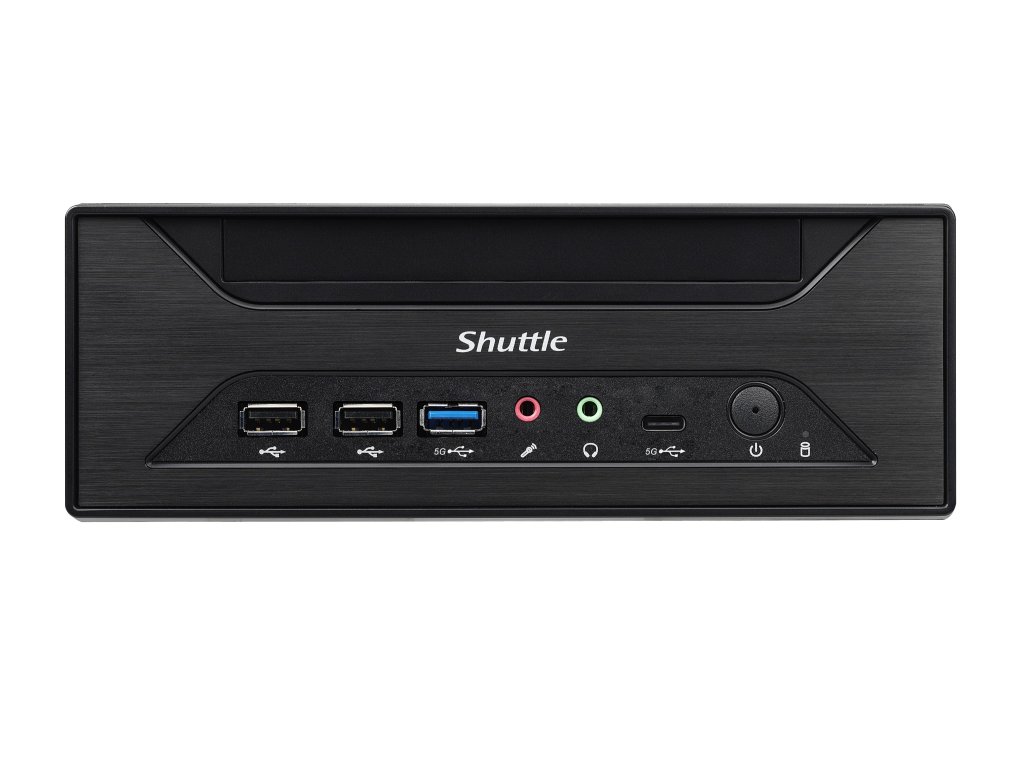

• Konektory a LED predného panelu
  1x USB 3.2 Gen 1 Type A (modrý)
  1x USB 3.2 Gen 1 Type C
  2x USB 2.0 Type A (čierny)
  Vstup pre mikrofón
  Audio line-out (slúchadlá)
  Power button
  Power LED (modrý)
  HDD LED (žltý)
• Konektory zadného panelu
  1x DisplayPort 1.4a audio/video výstup [2]
  1x HDMI 2.0b audio/video výstup
  1x Analog VGA video výstup (15-pin D-Sub)
  2x USB 3.2 Gen 1 Type A (max. 5 Gbps, modrý)
  2x USB 2.0 (čierny)
  2x RJ45 LAN (1 Gbps a 2.5 Gbps)
  1x COM (RS232) - pravý
  1x COM (RS232/422/485) - v strede dole
  3x Audio 3.5mm (Line-in, Line-out, Mic-in)
  1x DC-vstupný konektor pre externý adaptér (12V±5% alebo 19V±5%)
  1x 4-pin konektor (2.54 mm) podporuje:
  - externý "power on button" (príslušenstvo CXP01)
  - Clear CMOS funkcia
  - +5V DC napájanie pre externé komponenty
  2x Perforácia pre WLAN/Wifi antény
  1x Otvor pre Kensington lock
• Konektory na základnej doske
  Jumper J4 pre "power-on-after-power-fail" (hardvérové riešenie) [1]
  Konektory pre predný panel (power button, LEDs, USBs, audio ports)
  USB 2.0 header (4-pin)
  4x RS232 COM port (2x5-pin header, 2 mm) - 1x obsadený
  2x 4-pin fan konektor (1x obsadený chladičom CPU)
  SATA power konektory: 5V (4-pin, obsadený) a 12V (3-pin)
• Obsah balenia
  Inštalačná príručka (EN, DE, FR, ES, JP, KR, SC, TC)
  DVD s ovládačmi pre Windows a dokumenty v PDF formáte
  SATA dátový a napájací kábel pre jedno 2.5" úložisko a jednu slimline ODD
  Externý napájací adaptér s cca 1.8m AC napájacím 230V káblom
  Plastový kryt pre CPU socket
  Predinštalovaný chladiaci systém heatpipe CPU s teplovodivou pastou
  2x šrób (M3x5, strieborný) pre inštaláciu M.2 kariet
  8x šrób (M3x4, čierny) pre inštaláciu dvoch 2.5" HDD/SSD
  4x šrób (M2x2.5, strieborný) pre inštaláciu slimlime ODD mechaniky
• Voliteľné príslušenstvo:
  - PS01: Vertikálny stojan
  - PV02: VESA držiak
  - WLN-M (802.11ac, Wifi 5) alebo WLN-M1 (802.11ax, Wifi 6): WLAN/Wifi modul [4]
  - PHD4: 3.5" Hard Disk Rack [8]
  - CXP01: kábel pre externý "power button"
  - PCM31: Adaptér pre 3x prídavný RS232 COM port [3]
• Operačné podmienky
  Teplota prostredia: 0~50 °C [6]
  Relatívna vlhkosť: 10~90 %
• Environmental Specifications
  Operating temperature range: 0~50°C [7]
  Relative humidity range: 10~90% (non-condensing)
• Conformity and Certifications
  EMI: CE, UKCA, FCC, BSMI, RCM, VCCI
  Safety: CB 60950/62368, cTUVus, BSMI
  Other: RoHS, Energy Star, ErP
  This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
  (1) 2004/108/EC relating to electromagnetic compatibility (EMC),
  (2) 2006/95/EC relating to Electrical Equipment designed for use within certain voltage limits (LVD),
  (3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)

Poznámky:

[1] Power on after power fail
BIOS poskytuje "Power-on-after-power-fail" funkciu ktorá sa nachádza v sekcií "Power Management Configuration". Ako názov napovedá, táto funkcia určuje správanie PC po zlyhaní napájania: (1) vždy zapnuté, (2) obnoviť pôvodný stav alebo (3) udržať PC vypnutý. Vzhľadom k povahe tejto funkcie, môže zlyhať pri veľmi krátkom výpadku elektrickej energie. Práve preto Shuttle XH6XX prichádza zároveň s harvérovým riešením. Odobratím Jumper JP4 systém opäť nabehne bezpodmienečne po obnovení elektrickej energie.
[2] Konverzia DisplayPort do HDMI/DVI
DiplayPort môže byť konvertovaný do HDMI alebo DVI pomocou vhodnej redukcie alebo káblu. Napr.:
DELOCK 82590: 1 m, DisplayPort (male, 20p) to HDMI-A (male, 19p)
DELOCK 82435: 5 m, DisplayPort (male, 20p) to DVI-D (male, 24p)
Integrovaná grafická karta automaticky detekuje pripojený displej a nastaví na výstupe vhodný signál.
Avšak LCD monitor s DisplayPortom nemôže byť pripojený do HDMI konektoru PC pomocou pasívneho adaptéru alebo káblu.
[3] Voliteľný 3x COM port PCM31
Toto príslušenstvo poskytuje tri ďalšie porty COM na prednom paneli, čo znamená, že hornú pozíciu už nemožno použiť pre optickú jednotku ODD.
[4] Voliteľný Wireless LAN module:
Tento model možno voliteľne rozšíriť o funkcie WLAN/Bluetooth. Shuttle ponúka vhodné súpravy príslušenstva "WLN-M" a "WLN-M1", ktoré pozostávajú z WLAN karty vo formáte M.2-2230 a dvoch externých antén s príslušnými anténnymi káblami.
[5] Intel procesory bez integrovanej grafickej karty (procesory s modelovým označením končiacim na "F", napr. Core i7-12700F) nie sú kompatibilné.
[6] 12V napájací adaptér pre SATA zariadenia
Dodávané napájacie káble pre SATA disky poskytujú napätie 5V. Len vo veľmi výnimočných prípadoch vyžaduje 2,5" pevný disk aj 12V linku, ktorá nie je priamo zo základnej dosky podporovaná (iba cez voliteľný adaptér, ktorý je súčasťou PHD4).
[7] Operačné teploty
Pri vysokej okolitej teplote nad 40 °C dôrazne odporúčame použiť SSD namiesto HDD.
[8] PHD4 umožňuje inštaláciu jedného 3,5" pevného disku. To však znamená, že nie je možné použiť žiadne iné jednotky, ako je slimline DVD mechanika alebo 2,5" HDD/SSD.
